Uma máquina pode chegar a tempo e ainda assim perder a data de produção se o transformador, o compressor, o sistema de refrigeração, a fundação, o plano de elevação ou as folgas de serviço não estiverem prontos. O planejamento da utilidade deve começar antes do pedido de compra e não quando a instalação for iniciada.
As especificações publicadas são um ponto de partida, não um projeto de planta
As páginas da máquina ajudam os compradores a comparar a escala, mas a demanda de utilidade final muda com a extrusora selecionada, cabeçote de matriz, número de camadas, pacote hidráulico, robô, molde, circuito de resfriamento, testador de vazamento, corte, transportador, moedor, alimentador de material e configuração elétrica local.
Os exemplos a seguir vêm das páginas atuais dos produtos Kinggle. Eles mostram por que uma fábrica deve dimensionar as utilidades de acordo com a configuração real, em vez de uma tolerância genérica para “máquinas de moldagem por sopro”.
| Exemplo de modelo publicado | Consumo médio de energia | Soprar ar | Água de resfriamento |
|---|---|---|---|
| Máquina de estação dupla KGH30D 30 L | 70–80 kW | 0,6 MPa; 1,8 m³/min | 0,2–0,3MPa; 180 l/min |

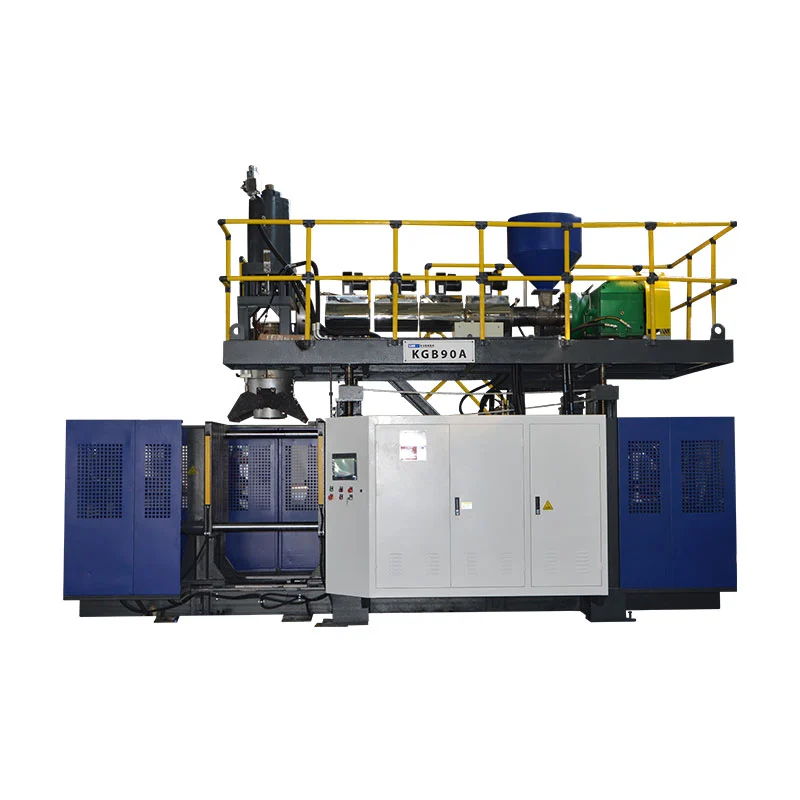

| Máquina acumuladora KGB90AP 60 L | 35–45 kW | 0,8 MPa; 1 m³/min | 0,3 MPa; 90 L/min |
| Máquina KGS1000L-IBC | 110–150 kW | 0,8 MPa; 2 m³/min | 0,3 MPa; 120 l/min |
Energia elétrica: carga conectada separada da demanda operacional
A carga instalada inclui motores extrusores, motores de bombas hidráulicas, aquecedores de cilindros e matrizes, ventiladores de resfriamento, potência de controle, controle de espessura de parede, robôs e auxiliares instalados. Nem toda carga funciona em plena capacidade no mesmo momento, mas o sistema de distribuição da planta ainda precisa suportar condições de partida, aquecimento e pico de operação.
Confirme com Kinggle
- Tensão de alimentação, fase e frequência
- Potência total instalada e classificação de desconexão principal
- Cargas do motor e do aquecedor
- Arranjo de aterramento protetor
- Resfriamento de gabinete e limites ambientais
- Requisitos para estabilidade de tensão
Confirme dentro da fábrica
- Capacidade sobressalente do transformador
- Rota do cabo e queda de tensão
- Coordenação do disjuntor e código local
- Ponto de isolamento bloqueável
- Compatibilidade do gerador, se aplicável
- Energia para chillers, compressores e auxiliares
Planeje uma medição separada se desejar dados confiáveis sobre o custo do produto. Um medidor de linha completa fornece um resultado mais útil do que a estimativa a partir de placas de identificação porque inclui compressor, resfriador, triturador, transportador e cargas a jusante.
Ar comprimido: a pressão por si só não define a capacidade
A moldagem por sopro precisa de pressão e fluxo na máquina enquanto outros usuários da planta estão operando. Um compressor pode atingir a pressão necessária com baixa demanda, mas ainda permitir que a pressão entre em colapso quando várias máquinas sopram ao mesmo tempo.
Mapeie o caminho completo: compressor, pós-resfriador, secador, receptor, coletor principal, gotas, filtros, reguladores, diâmetro da mangueira ou tubo e a conexão da máquina. Inclui perda de pressão e demanda simultânea. A qualidade do ar também é importante; a água e o óleo transportados para as válvulas e para os circuitos de ar do produto podem criar problemas de manutenção e do produto.
Coloque um manômetro próximo à entrada da máquina. Quando surge um defeito ou alarme, a equipe pode comparar a pressão na máquina com a pressão na sala do compressor, em vez de assumir que o ponto de ajuste do compressor atingiu o equipamento.
Água de resfriamento: especifique temperatura, vazão, pressão e qualidade
Um fluxo de água declarado não informa se um sistema de resfriamento pode remover o calor. O cálculo de engenharia também precisa da temperatura de alimentação, temperatura de retorno, condição ambiente, qualidade da água, circuito do molde, resfriador de óleo, resfriamento da garganta de alimentação e carga térmica do equipamento auxiliar.
Decida se a água do molde, o resfriamento do óleo hidráulico e outros circuitos devem ser separados. Use coletores e instrumentos que permitam a manutenção isolar e verificar circuitos individuais. Fornecer filtros, tratamento de água e acesso para limpeza apropriados à fonte de água local.
O resfriamento instável pode parecer um problema de máquina ou receita: desvios no tempo do ciclo, peças deformadas após a ejeção, alterações nas dimensões, aumento da temperatura do óleo e operadores compensam com um resfriamento mais longo. Registre a temperatura e a pressão de entrada e retorno durante a aceitação para que a fábrica tenha uma linha de base.
Layout de fábrica: projeto para operação, manutenção e fluxo de materiais
O desenho do arranjo geral deve ser colocado dentro de uma planta de célula de produção maior. Marque a máquina, rota de troca de molde, portas do armário elétrico, pontos de serviço hidráulico, caminho de remoção da extrusora, acesso ao cabeçote, posição do operador, proteção, plataformas, escadas e zona de elevação.
Em seguida, adicione o fluxo de material e produto. A resina pode passar pelo armazenamento, transporte, secagem ou mistura antes de chegar à tremonha. As peças acabadas podem precisar de rebarbação, corte, teste de vazamento, pesagem, etiquetagem, inspeção, embalagem e devolução de sucata. Kinggle'sbiblioteca de aplicativosmostra como o tamanho da peça e as necessidades de manuseio podem variar.
Mantenha o tráfego de empilhadeiras longe dos gabinetes de controle, mangueiras e estações do operador. Fornece um caminho desobstruído para moldes, componentes principais e acesso de emergência. Verifique a largura da porta, a capacidade do teto ou do guindaste, a altura da doca e o caminho de transporte do ponto de descarga até a fundação antes do envio.
Lista de verificação de pré-instalação para o comprador e fornecedor
| Área | Informações para congelar | Evidência antes do envio |
|---|---|---|
| Configuração da máquina | Modelo, camadas, cabeçote, molde, robô e auxiliares | Especificação técnica assinada |
| Elétrica | Tensão, frequência, carga instalada, proteção principal, ponto de conexão | Desenho elétrico e programação de cabos |
| Ar | Pressão, pico de fluxo, qualidade, tamanho do tubo e conexão | Folha de serviços públicos e verificação da capacidade da planta |
| Água | Fluxo, pressão, temperatura de alimentação, qualidade e divisão do circuito | Esquema de resfriamento e cálculo de chiller/torre |
| Obra civil | Peso da máquina, pontos de carga, âncoras, poço ou drenagem, se necessário | Desenho de fundação e aprovação estrutural |
| Espaço | Área útil, altura, folgas de serviço, mudança de molde e elevação | Layout de célula aprovado |
| Logística | Dimensões da caixa, método de descarga, porta e rota | Plano de aparelhamento |
| Aceitação | Produto, material, molde, testes, utilidades e cálculo de produção | Protocolo FAT/SAT acordado |
Use o Kinggleguia de seleção de máquinaspara definir a peça e a saída primeiro. O planejamento de utilidades torna-se preciso somente depois que a configuração do equipamento é compatível com aquele trabalho.
Perguntas frequentes
O consumo médio de energia é igual à potência conectada?
Não. O consumo médio de energia descreve uma estimativa operacional, enquanto a potência conectada inclui as cargas elétricas nominais que devem ser consideradas no projeto do sistema de alimentação.
Posso dimensionar o compressor apenas com base na pressão do ar?
Não. O compressor e o sistema de distribuição devem fornecer a pressão e a vazão necessárias na máquina sob demanda simultânea da planta.
O fluxo de água de resfriamento por si só define o tamanho do chiller?
Não. A seleção do chiller também depende da temperatura de alimentação e retorno, carga térmica, condições ambientais, qualidade da água, circuitos de molde e equipamentos auxiliares.
Quanto espaço livre devo deixar ao redor da máquina?
Utilize o desenho de disposição geral do projeto e permita portas de armários, acesso para manutenção, plataformas, trocas de moldes, remoção de componentes, elevação e movimentação segura do operador.
Quando deve começar o planejamento de serviços públicos?
Comece antes do pedido de compra para que a configuração final da máquina, a infraestrutura da fábrica, a rota de entrega e o plano de aceitação possam ser revisados em conjunto.
